一、高可用性基礎概念 高可用性簡述
90年代之前，大型機和小型機是支持關鍵應用的骨干系統，高可用性需要系統的可靠性、穩定性、安全性,需要快速處理能力、大存儲容量及系統的可管理性。
全球事務和經濟的變化加速了對新興的性能價格比更高的信息技術體結構的需求， 客戶/服務器實現方法成為替代專用的、基于 RISC中等規模技術的解決方案。
隨著企業日趨依賴 Internet和 Intranet、遠程計算、遠程通信、全球競爭和協作，企業對這些應用的可用性需求也日趨高漲。
本文敘述了高可用性最普遍使用的度量標準，解釋了主要的停機原因，并且勾勒了客戶使用 Microsoft Windows NT Server部署可靠系統的基礎設施技術。
高可用性定義 可用性度量標準 可用性是測量計算機系統如何能夠持續地對客戶進行服務的尺度。它需要依賴于系統的可用性來防止出現故障和/或從故障中進行恢復。高可用性系統提供一個改進的或者比傳統系統更高級的系統可用性，減少單個故障點。
Uptime(%) 99 99.9 99.99 99.999
Downtime 3.5 days /year 8.5 hours / year 1 hour / year 5 minutes / year
Class 可用性 高可用性 錯誤恢復 容錯
故障平均時間和恢復平均時間是評定高可用性的參數之一軟件和硬件組件具有不同的故障特點，從而使軟件故障難于管理或預測。硬件組件通常具有稱為指數故障分布的故障特性。在正常環境下，并且在經過初始階段之后，硬件組件運行得越長，它發生故障的頻率就越高。因此，如果知道了設備的平均故障時間（ MTTF），那么就有可能預測出該設備進入故障狀態的時間。
造成停機時間的原因： 軟件故障、硬件故障、網絡故障、操作故障、環境故障。
二、集群技術
集群技術是實現系統高可用性的重要手段，本節將討論什么是服務器集群、如何建立服務器集群及相關問題。
什么是服務器“集群”？
服務器集群是作為單一系統進行管理的一組獨立的服務器，用于實現更高的可用性、可管理性和更優異的可伸縮性。
怎樣建立服務器集群？
服務器集群的最低要求是：(a)兩臺服務器通過網絡互連；(b)允許每臺服務器訪問對方的磁盤數據；(c)專用的集群軟件，如 Microsoft Cluster Server（ MSCS）。專用軟件可以提供包括故障檢測、恢復等多種服務，并允許將服務器作為一個單一系統進行管理。
服務器集群有何優勢？
服務器集群擁有三項主要優勢：更高的可用性、更方便的可管理性以及更經濟高效的可伸縮性。
可用性： MSCS能夠自動檢測應用或服務器故障，并可將其在幸存服務器上快速重新啟動；而用戶只會體驗到瞬間的服務暫停。
可管理性： MSCS使管理員能夠快速檢查所有集群資源的狀態，并輕松地將工作負載分配給集群之中的不同服務器。這對于人工負載平衡十分有用，并且無需將重要數據和應用脫機即可對服務器進行"滾動升級"。
可伸縮性： “支持集群”的應用可以通過 MSCS應用程序接口（ API）使用 MSCS服務，從而在一個集群中的多臺服務器上實現動態負載平衡和擴展。 三種集群技術:共享磁盤、鏡像磁盤、非共享。
三、雙機雙控容錯系統方案綜述
1、雙機雙控容錯系統簡介
近年來隨著計算機技術的飛速發展，服務器的性能有了大幅度的提升，服務器作為處理關鍵性事物的業務主機已隨處可見。對于要求有高可用性和高安全性的系統，比如金融、郵電、交通、石油、電力、保險、證券等行業，用戶提出了系統容錯的要求。我公司根據用戶這一要求，推出了 雙機雙控容錯系統方案。用二臺服務器共同工作，當一臺服務器的系統出現故障時，另一臺服務器可確保系統正常運行，從而將系統風險降低到最低限度，保障了系統的高可靠性、高安全性和高可用性。
雙機雙控容錯系統技術基礎為近年來成熟起來的Cluster集群技術。Cluster集群技術出發點是提供高可靠性、可擴充性和抗災難性。 雙機雙控容錯系統解決方案重點在提供高可靠性和高安全性，Cluster集群技術為此提供了技術上的保證。我公司為金融、郵電、交通、石油、電力、保險、證券等需要安全運行的系統度身定作了基于Cluster集群技術的雙機雙控容錯系統方案。
2、Cluster集群技術
Cluster集群技術可如下定義：一組相互獨立的服務器在網絡中表現為單一的系統，并以單一系統的模式加以管理。此單一系統為客戶工作站提供高可靠性的服務。Cluster大多數模式下，集群中所有的計算機擁有一個共同的名稱，集群內任一系統上運行的服務可被所有的網絡客戶所使用。Cluster必須可以協調管理各分離的組件的錯誤和失敗，并可透明地向Cluster中加入組件。
一個Cluster包含多臺（至少二臺）擁有共享數據儲存空間的服務器。任何一臺服務器運行一個應用時，應用數據被存儲在共享的數據空間內。每臺服務器的操作系統和應用程序文件存儲在其各自的本地儲存空間上。
Cluster內各節點服務器通過一內部局域網相互通訊。當一臺節點服務器發生故障時，這臺服務器上所運行的應用程序?qū)⒃诹硪还?jié)點服務器上被自動接管。當一個應用服務發生故障時，應用服務將被重新啟動或被另一臺服務器接管。當以上任一故障發生時，客戶將能很快連接到新的應用服務上。
Cluster集群可由N臺服務器構成，當我們?nèi)luster要求的最小值N=2時，就成為一個雙機系統。
3、NetServer Clusters 雙機雙控容錯系統方案
NetServer為雙機雙控容錯系統提供了高品質和高可靠的硬件基礎。 把穩定的產品與先進的技術相互結合，為客戶提供全套的解決方案。
雙機雙控容錯系統結合了 服務器產品的安全可靠性與Cluster技術的優點，相互配合二者的優勢。 NetServer服務器針對Cluster技術做了許多優化和改進，滿足了Cluster所有硬件連接要求，針對Cluster需求專門設計了特殊版本的NetRAID及NetRAID 3Si陣列卡。 與微軟公司合作，提供了運行WolfPack的硬件平臺，并且 與第三方軟件廠商一起充分分析了客戶的需求，基于UNIX應用環境的實際情況，研制了雙機雙控軟件ServerGuard;基于Windows NT應用環境的實際情況，研制了雙機雙控軟件DataWare。 雙機雙控容錯系統是 提供的全套解決方案，并由 提供技術保障。
四、 雙機雙控容錯系統結構介紹
1、雙機雙控容錯系統硬件結構
雙機雙控容錯系統為二臺 NetServer服務器，每臺服務器擁有各自的系統盤，用來安裝系統軟件、數據庫軟件、應用軟件和雙機軟件。二臺服務器同時還擁有一共享的數據盤，用來存儲應用數據。系統盤通過NETRAID卡1做RAID1鏡象冗余，數據盤通過NETRAID卡2做RAID5或RAID50級冗余。二臺服務器各自擁有兩塊RAID控制卡，系統為雙控制卡結構，避免了單點故障，提高了系統的容錯能力。

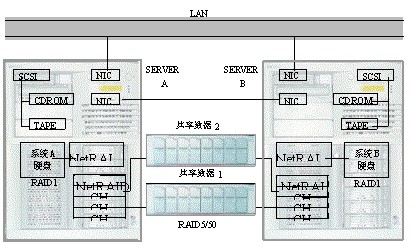

系統硬件結構示意圖：
2 、雙機雙控容錯系統硬件及結構的優點
公司推出計算機產品時堅持MAP原則（Manageability、Availability和Performance）， 的硬件設備以其良好的可管理性、可用性和高性能為整個系統提供了硬件保障。
NetServer服務器以其優秀的設計保證了系統擁有安全、可靠的硬件基礎。NetServer設計時運用了許多先進技術。 例如：ECC內存Scrubbing、支持獨到的陣列級別RAID10、30和50考慮周到、精心設計的冷卻系統， 雙機雙控容錯系統在設計時也從MAP的原則出發，使整個系統成為一個安全的、可靠的、可管理的和擁有良好性能的系統。
從可靠性角度出發 雙重的保障、二個獨立的RAID控制器、系統盤和共享數據盤分別做了不同等級的容錯、
從安全的角度出發 系統盤部分可做RAID1或RAID10鏡象備份、共享數據盤部分做RAID5或RAID50 、人員無法接觸到系統設備、
從管理的角度出發 方便的系統修復、維護相當便捷、可選的遠程監控系統和遠程報警、
從性能的角度出發 很好的數據讀寫性能、更多的數據空間、快速的多SCSI通道、
從應用的角度出發 多種操作平臺、多種數據庫、多種監控平臺、
五、 雙機容錯系統硬件方案范例
考慮到針對不同行業的不同需求，對系統處理能力的要求也不近相同，我們推出了多套方案以供參考。
方案一：本方案采用服務器和磁盤柜組合，服務器內存為128MB可升級為4GB，933MHz-1GHz PIII CPU 兩個， 10/100MB自適應網卡，32倍速的IDE光驅，133MHz的高速總線頻率使系統處理性能有了較大的提高。 NetRAID2M磁盤陣列卡可以提供多路的SCSI通道。磁盤柜可以放置12塊Ultra3 SCSI 160MB/s熱插拔硬盤用以存儲數據。采用RAID5/RAID50陣列模式，保證了數據冗余。24GB的內置DDS大容量磁帶機保證數據的備份存儲。
這是一個性能完備處理性能較高的組合方案，此方案可以有效的支持多任務模式。是一個很好的部門級雙機容錯方案。
方案二：本方案采用服務器和1個光纖通道磁盤陣列柜，所有服務器與磁盤柜均放置在 的機柜中，封閉式管理。安全可靠。服務器選配內存為512MB可升級為8GB，PIII Xeon 700MHz的CPU為兩個，可升級為6個CPU。10/100MB自適應網卡。 FC-HBA光纖通道卡可以提供更高的I/O通道。每個RS12FC磁盤柜共可以放置12塊Ultra 3 SCSI 160MB/s熱插拔硬盤用以存儲數據，總外置容量可達到655.2GB。采用RAID5或RAID50陣列模式，保證了數據冗余，極大的擴大存儲容量，在采用RAID50陣列模式時，數據盤即使兩塊同時損壞也不會丟失數據。24GBX6的外置DDS大容量磁帶機保證數據的備份存儲。由于Lxr8500服務器采用對等PCI總線結構，在系統IO性能上有極大提高。
這是一個處理能力很強的組合方案并具有很好的擴充能力。此方案可以有效的支持多任務模式。是一個很好的企業級雙機容錯方案。
|
